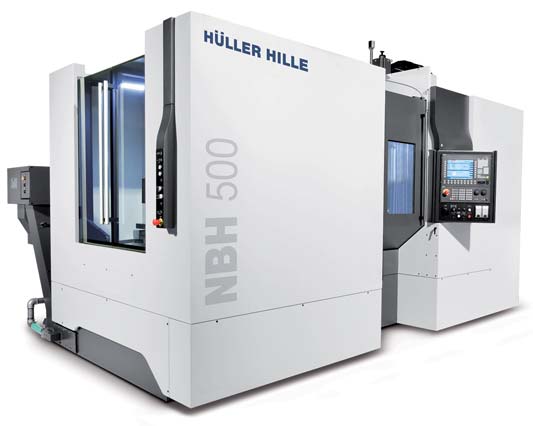

HULLER HILLE NBH 500


HÜLLER HILLE Предложение на станок на складе в Германии NBH 500 / 1009354
Действительно до 15.06.2020
20.05.2020

NBH 500 НА СКЛАДЕ В ГЕРМАНИИ С КОРОТКИМ
СРОКОМ ПОСТАВКИ

ОСОБЕННОСТИ

  • Паллеты 500 х 500 мм
  • 65 m/min ускоренный ход по линейным осям
  • Мотор-шпиндель 10.000 об/мин и HSK-A63
  • Компактные размеры станка
  • Устройство смены паллет 180°
  • Инструментальный магазин на 60 мест
  • NC-поворотный стол с максимальной нагрузкой 800 кг
  • 6-ти позиционная зажимная гидравлика

ОСНАЩЕНИЕ СТАНКА NBH 800 / 1009369

Базовый станок NBH 500 вкл.
SIEMENS Sinumerik 840D sl с 15“ монитором вкл.
NC-поворотный стол (ось В) с 6-ти позиционной зажимной гидравликой вкл.
Мотор-шпиндель 10.000 об/мин, HSK 63, 180 Нм / 39 кВт (40% ED) вкл.
Устройство смены паллет 180°, 2 паллеты 500 x 500 мм вкл.
Система охлаждения 70 бар с бумажным ленточным фильтром (50 m) вкл.
Бак для СОЖ 980 л, промывочный пистолет вкл.
Двухкамерный фильтр 60 m для внутренней подачи СОЖ вкл.
Цепной магазин 60 мест, макс. вес инструмента 12 кг, опрокидывающий момент 15 Нм вкл.
Подготовка для вытяжки в рабочей зоне вкл.
Контроль поломки свёрл, подготовка для датчика Renishaw OMP 60, маховик HT2 вкл.
Контроль усилия подачи и крутящего момента вкл.
Двойное обозначение приборов и обозначение кабелей вкл.
Предохранитель от перепада напряжения вкл.
Измерительная система линейных осей фотоэлектрическая вкл.
Пневматическая очистка окон, безопасное защитное стекло двери в рабочую зону вкл.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Рабочая зона
X / Y / Z-оси мм 900 / 800 / 900 Мотор-шпиндель
Диаметр контура столкновения Ø мм 900 Скорость вращения мин-1 10.000
Макс. высота приспособления мм 1.000 Мощность 40%/100% ED кВт 39 / 28
Ускоренный ход(X/Y/Z) м/мин 65 / 65 / 65 Крутящий момент 40%/100% ED Нм 180 / 126
Ускорение(X/Y/Z) м/с2 8 / 8 / 8 Конус шпинделя (DIN 69893) HSK 63
NC-поворотный стол (ось B)     Система ЧПУ
Скорость вращения мин-1 80 Siemens Sinumerik 840 D sl
Нагрузка на паллету кг 800
Устройство смены паллет
Размер паллеты DIN 55201 мм 500 x 500
Время смены паллет VDI 2852 сек 12,5
Магазин инструментов (Цепь)
Количество мест   60
Время смены инструм. (VDI 2852) сек 3,8

СПЕЦИАЛЬНАЯ ЦЕНА НА DDP

(включая НДС 20%, транспортировку, ввод в эксплуатацию и обучение) ___
Условия оплаты: по согласованию сторон.
Срок поставки: в наличии на складе в Германии.
Гарантия: 12 месяцев.
Мы оставляем за собой право на внесение технических и ценовых изменений.

КОМПАКТНЫЙ И ОЧЕНЬ БЫСТРЫЙ, ДЛЯ ЭКОНОМИЧНОЙ ОБРАБОТКИ

Горизонтальный ОЦ с инструментальным магазином цепного типа, NC поворотным столом с
прямым приводом, сменщиком паллет и 2 паллетами (500 x 500 мм), без доплаты

Технические характеристики
Рабочая зона
Размер паллет DIN 55021: мм 500 x 500
Нагрузка на паллету: кг 800
Ход по оси X: мм 900
Ход по оси Y: мм 800
Ход по оси Z: мм 900
Диаметр контура столкновений: мм 900
Высота устройства: мм 1000
Ускоренный ход: м/мин 65
Ускорение: м/с² 8
Моторшпиндель
Макс. частота вращения: об/мин 10 000
Макс. приводная мощность 40% ED: кВт 39
Макс. крутящий момент 40% ED: Нм 180
Крепление инструмента (DIN 69893): тип HSK-A 63
Инструментальный магазин цепного типа
Инструментальные ячейки: кол-во 60
Время «от стружки до стружки» (VDI 2852): ок. с 3,8
Время смены паллет (VDI 2852): ок. с 12,5

Система управления
Система ЧПУ Siemens Sinumerik: Typ 840D sl



При условии, что товар не будет продан

Особенности и включённые опции

  • Ускоренный ход 65 м/мин и ускорение 8 м/с2
  • Магазин цепного типа на 60 ячеек
  • Скоростной сменщик паллет, поворот на 180°
  • NC стол (моментный двигатель), нагрузка 800 кг
  • 2 паллеты с резьбовым отверстием по DIN 55201-1
  • 6-канальная система гидравлического зажима
  • Беззазорные профильные направляющие со встроенной прямой дистанционно-кодируемой системой измерения ходов на всех линейных осях
  • Эффективное удаление стружки через два жёлоба отвода стружки и обратного стока, встроенных в станину станка
  • Контроль поломки свёрл
  • Промывочный пистолет в станции наладки и система промывки рабочей зоны
  • Внутренняя подача СОЖ, 70 бар, 19 л/мин
  • Установка СОЖ с ленточным фильтром (50 мкм), объем бака ок. 980 л
  • Пневматическая система очистки окон
  • Siemens Sinumerik 840D sl, монитор 15‘‘

Статус станка: новый, на складе
Серийный норме: 1009354

Срок поставки и спец. цена по запросу
