BLOHM JUNG JE600

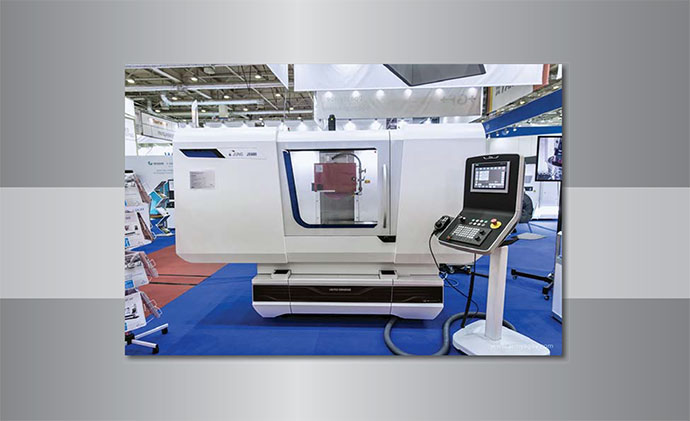

ФИРМА BLOHM JUNG GMBH ПРЕДСТАВИЛА НА ВЫСТАВКЕ «МЕТАЛЛООБРАБОТКА-2016» НОВЫЙ ПРЕЦИЗИОННЫЙ ПЛОСКО-ПРОФИЛЕШЛИФОВАЛЬНЫЙ СТАНОК, СООТВЕТСТВУЮЩИЙ САМЫМ ВЫСОКИМ ТРЕБОВАНИЯМ ОБРАБОТКИ, МОДЕЛИ JE600.
Гибкий, производительный, универсальный Новым модельным рядом станков JE600 и JE800 для высокоточного плоского и профильного шлифования фирма Blohm Jung открывает новое поколение станков для диапазонов шлифования 300 × 600 мм и 400 × 800 мм для инструментальной и металлообрабатывающей промышленности с простой системой ЧПУ циклового типа. Принцип модульной конструкции станка позволяет оснащать станки по технологическим требованиям заказчика. Гидродинамические направляющие продольных перемещений стола и высокоточные линейные направляющие качения крестового суппорта и шлифовальной бабки обеспечивают высокие скорости подач.		Ручное управление для осей X, Y и Z с дополнительной функцией Easy Mode позволяет выполнять полуавтоматическое и ручное шлифование. Эта функция даёт дополнительные возможности применения станка. Программное обеспечение и технологическая оснастка для шлифования различных плоских, профильных и угловых поверхностей с высочайшим уровнем точности и шероховатости за один установ детали обеспечивают этим станкам новые возможности в применении. Высокотехнологичные плоско-профилешлифовальные станки JUNG новых серий для инструментального производства. Новые станки Jung обеспечивают максимальную гибкость, точность и применяемость в инструментальном производстве.		Преимущества: - высокая точность и качество обработанной поверхности - максимальная гибкость в оснащении - широкая применяемость для различных деталей - два ручных пульта управления для подач по осям - функция коротких ходов до 330 ходов на длине 25 мм. Двумя новыми сериями станков J и JE JUNG продолжает успешные традиции фирмы: станки с ЧПУ серии J имеют зарекомендовавший себя интерфейс JUNG для инструментального шлифования и выпускаются двух типоразмеров: с диапазоном шлифования 600 × 300 мм и с диапазоном шлифования 800 × 400 мм. На международной станкостроительной выставке «Металлообработка» в мае 2016 года впервые был представлен новый станок с цикловой системой ЧПУ Easy Profile JE600.
-1-

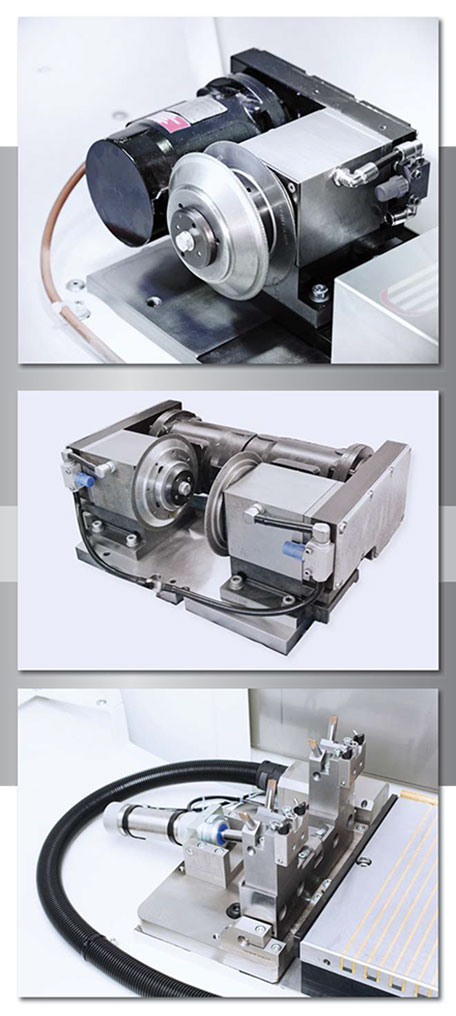

Это первый станок новой серии JE с цикловой системой ЧПУ EasyProfile. Обе серии станков могут индивидуально оснащаться технологической оснасткой и различными устройствами правки марок BLOHM и JUNG. При любом оснащении станок обес печивает эксплуатанту высокую точность и качество обработанной поверхности, удобную систему управления, что гарантирует успешную работу на нём. Решающей предпосылкой обеспечения высокой чистоты обработанной поверхности является применение в станке для продольных перемещений стола станка гидродинамических направляющих скольжения EasySlide, которые характеризуются малыми потерями на трение. Они гарантируют исключительные свойства сглаживания вибраций и высокую плавность хода. Высокоточные шариковые винтовые передачи обеспечивают исполнительным органам станка высокие ускорения, до 300 ходов стола в минуту, скорости подач до 50 м/мин и создают, таким образом, условия для эффективного производства. Прецизионное изготовление станков, применение зарекомендовавших себя узлов и компонентов являются гарантом первоклассных результатов шлифования на долгий период эксплуатации станка. Эксплуатант станка может быть уверенным, что детали, которые он обрабатывает на новых станках JUNG будут точно соответствовать его требованиям – даже без постоянного промежуточного контроля. В особенности при наладочных работах станки обеспечивают высокую степень эргономики. Два независимых друг от друга электронных ручных пульта управления в станках модельного ряда J облегчают наладочные работы и позволяют производить правку шлифовального круга и шлифование деталей с ручным управлением по вертикальной и поперечной осям. Опционально предлагаемое для станков серии J навесное устройство профильной правки PAK37 с автоматической
-2-

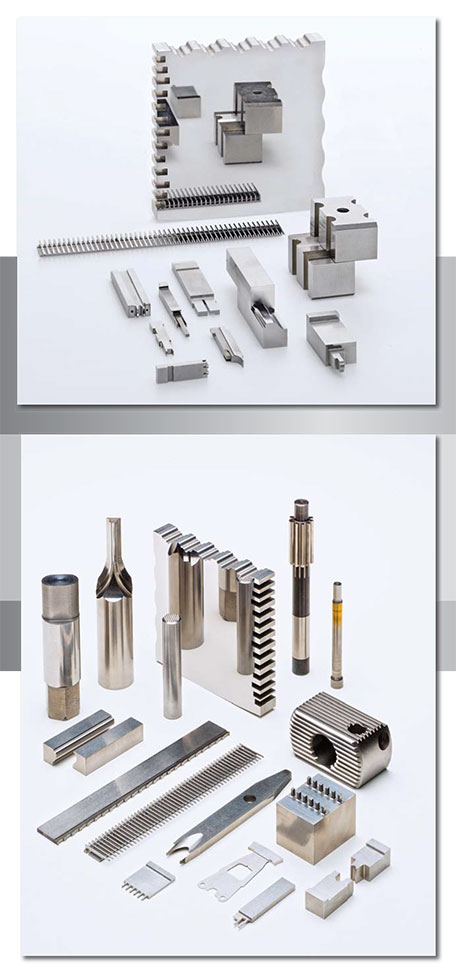

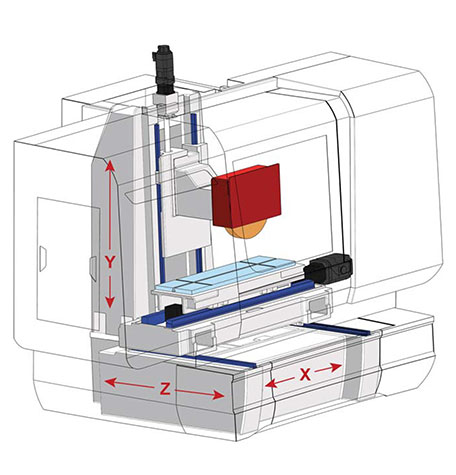

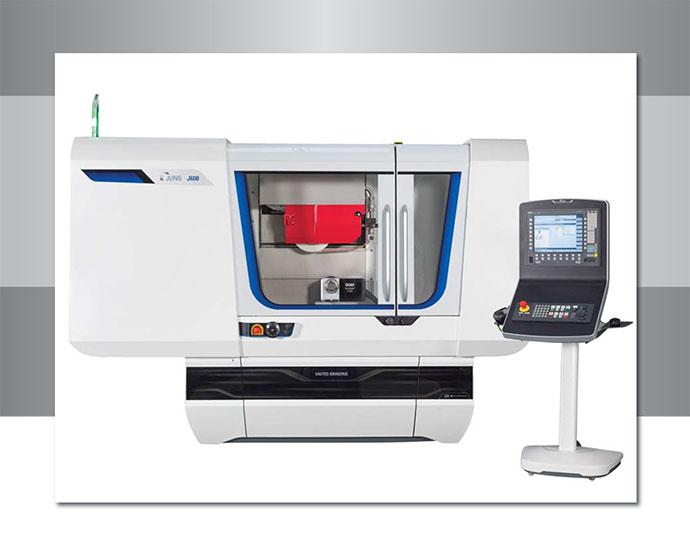

				компенсацией износа правящих инструментов открывают дополнительно широкие возможности применяемости станка. JE 600 Прецизионный плоско-профилешлифовальный станок модели JE 600 предназначен для универсального применения в инструментальном производстве и других отраслях для изготовления единичных и серийных деталей. JE 600 проявляет свои сильные стороны в особенности там, где требуется гибкое применение и быстрая переналадка. В станках применены: • зарекомендовавшая себя конструкция с крестовым суппортом; • эргономичная объемная рабочая зона; • доступность для технического обслуживания; • гидродинамические направляющие скольжения по оси Х продольных перемещений стола; • цикловая система ЧПУ Easy Pro file для простого интуитивного управления станком. Станок модельного ряда JUNG JE впервые был представлен заказчикам на международной станкостроительной выставке AMB-2014 в сентябре 2014 года в Штуттгарте. JE600 имеет рабочий диапазон 600 x 300 мм. JE800 имеет рабочий диапазон 800 x 400 мм. Управление шлифовальными станками этого модельного ряда осуществляется простой цикловой системой ЧПУ EasyProfile. Она имеет существенные преимущества по сравнению с полноценной системой ЧПУ – может выполнять все те же технологические задачи правки, в том числе профильной правки, и шлифования но стоит меньше. За счёт встроенных программных циклов обеспечивается интуитивное управление станком с помощью графического интерфейса с технологическим редактором. Оператору станка не требуется глубоких знаний программирования ЧПУ.
-3-

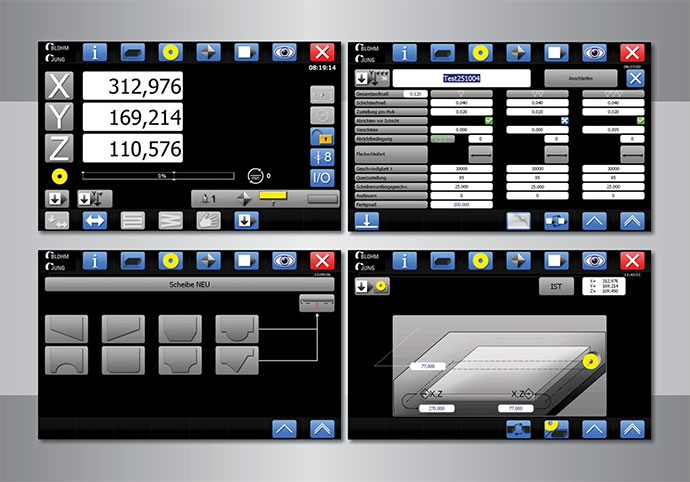

Встроенные параметрируемые программные циклы правки и шлифования позволяют создавать управляющие программы прямо на станке и обеспечивают, таким образом, гибкую и быструю работу. Станки могут оснащаться устройствами правки из программ поставки оснастки BLOHM или JUNG в зависимости от технологических требований. Высокая точность станков и качество обработанной поверхности, а также удобный интерфейс управления станком гарантируют высокие показатели работы на станке для многочисленных технологических применений станков как в единичном инструментальном, так и в мелкосерийном производстве.
-4-
				Решающей предпосылкой для достижения наивысших параметров качества прошлифованных поверхностей является применение в станках мало подверженных трению гидродинамических направляющих скольжения EasySlide для продольных перемещений стола. Такие направляющие обеспечивают хорошее сглаживание вибраций и плавный ход стола станка. Эксплуатанат станков JUNG может быть уверен в том, что обработанные детали будут соответствовать требованиям даже без постоянных промежуточных проверок. Высокоточные шариковые винтовые передачи обеспечивают станку высокие ускорения перемещений по осям и высокие скорости подач. Ручным пультом управления с встроенным маховиком для осей Х, У и Z оператор станка может осуществлять шлифовальные обработки также и в полуавтоматическом и ручном режиме, что необходимо в единичном инструментальном производстве с ручным управлением на врезание.
