STUDER S33

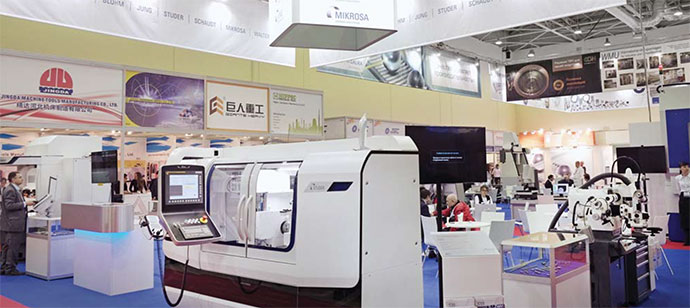

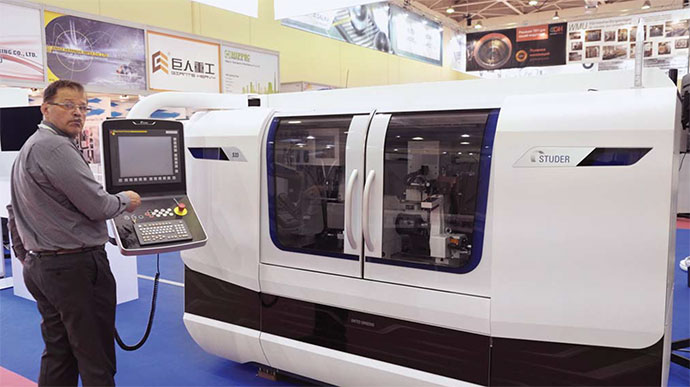

ФИРМА STUDER ПРЕДСТАВИЛА НА ВЫСТАВКЕ МЕТАЛЛООБРАБОТКА-2016 УНИВЕРСАЛЬНЫЙ КРУГЛОШЛИФОВАЛЬНЫЙ СТАНОК МОДЕЛИ S33, ОСНАЩЁННЫЙ ШЛИФОВАЛЬНЫМИ ШПИНДЕЛЯМИ ДЛЯ НАРУЖНОГО И ВНУТРЕННЕГО ШЛИФОВАНИЯ.

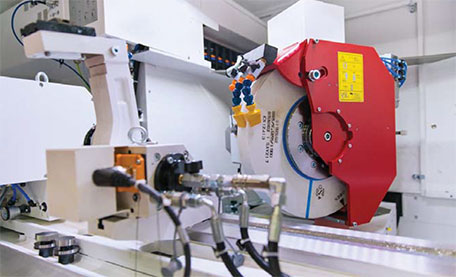

Станок S33 предназначен как для единичного, так и для серийного производства. Деталь можно обработать за одну установку. Могут шлифоваться детали самой разнообразной формы. Всё это благодаря инновационной конструкции шлифовальной бабки, оснащенной тремя шлифовальными кругами, позволяющими выполнять комплексную обработку с высокой точностью. Универсальная шлифовальная бабка Наряду со специальной шлифовальной бабкой, работающей в положениях 0° и 30°, станок может оснащаться универсальной бабкой с двумя шпинделями для наружного и одним шпинделем для внутреннего шлифования. Оба круга для наружного шлифования Ø 500×63 мм расположены справа. Универсальная бабка может позиционироваться вручную с шагом		2,5° или автоматически осью В с поворотом на прямозубом зацеплении Хирт с шагом 1°. Для внутреннего шлифования применяются высокочастотные шпиндели. Благодаря хорошо продуманной компоновке, на S33 возможно увеличение длины шлифования на 1/3 по сравнению со станками других производителей. Программное обеспечение Программное обеспечение StuderWIN и StuderTechnology – это современное программирование для операторов без знания ЧПУ Интерфейс StuderWIN обеспечивает надежность программирования и эффективное использование станка. Программный модуль StuderTechnology служит для автоматического расчета параметров шлифования, позволяет подобрать оптимальные режимы и сократить время шлифования. Управляющая программа обработки может быть		создана на внешнем компьютере и перенесена в систему ЧПУ станка. Благодаря программному обеспечению StuderTechnology станки можно быстро наладить для определенной детали и начать обработку: оператор просто задает размеры детали и материал заготовки, после чего управляющая программа шлифования генерируется автоматически. При этом учитывается большое количество параметров, которые уже заложены в станок. Пиктограммы StuderPictogramming облегчают программирование и управление станком. Программное обеспечение построено таким образом, чтобы оператор станка мог эффективно выполнить наладку и управлять станком, не углубляясь в меню. Отладка, ввод информации по инструменту и управление им, коррекции, создание управляющей программы, визуализация процесса обработки, диагностика и анализ – вот части этого программного обеспечения.
-1-
Простое и быстрое создание управляющих программ для обработки деталей Управляющие программы для обработки деталей представляются графически. Все программные циклы имеют определенные пиктограммы, параметры процесса задаются в диалоговом режиме. Созданная таким образом управляющая программа может быть в любое время преобразована с помощью кодов ISO под необходимые задачи. Оператор задает циклы, касаясь пиктограмм шлифования и правки, система управления генерирует коды ISO. Интегрированный в систему ЧПУ геометрический редактор позволяет оператору сделать чертеж детали или загрузить его в формате DXF и ввести размеры детали в программу обработки. Благодаря анимации оператор видит, какой именно шлифовальный круг будет обрабатывать определенный элемент детали. Так можно контролировать правильность разработанной управляющей программы. StuderTechnology Задание технологических параметров шлифования – скорости подачи и точек реверса – требует знаний и влияет, в конечном счете, на качество обработки деталей и производительность станка. Практика показывает, что только некоторые операторы могут выполнить расчет параметров шлифования, пользуясь своим опытом. Следствием этого является то, что большинство операторов задает параметры,		которые часто не соответствуют оптимальным. Благодаря программе StuderTechnology любой оператор станка на любом предприятии может использовать многолетний опыт специалистов фирмы Studer. В зависимости от материала заготовки, способа термообработки, параметров шлифовального круга, типа смазочно-охлаждающей жидкости и многих других данных, все необходимые технологические параметры процесса рассчитываются автоматически и вводятся в управляющую программу. Оператор станка концентрируется на процессе обработки и достигает хороших результатов в производительности и качестве. Трехмерное представление детали К особенности программирования станков Studer относится ввод референтных точек шлифовальных кругов по их номинальным размерам,		что существенно упрощает составление управляющих программ шлифования и является преимуществом для оператора. Благодаря этому он может обрабатывать конические детали, задавая в диалоговом режиме размеры из чертежа, а также координату исходной точки кромки шлифовального круга. Высота и ширина кромки определяются автоматически. Управляющие программы, созданные на внешнем компьютере, могут переноситься в станок с помощью карты памяти USB или по заводской сети. Программы и параметры, необходимые для обработки одной детали могут быть объединены по наименованию детали и архивированы. Дополнительная информация: [email protected] www.studer.com
